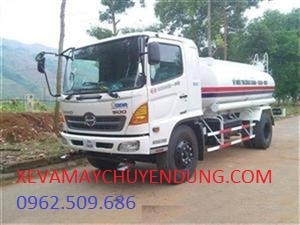

XE PHUN NƯỚC TƯỚI CÂY RỬA ĐƯỜNG HINO 9 KHỒI

THÔNG SỐ CHUNG

Loại phương tiện

XE PHUN  NƯỚC RỬA ĐƯỜNG 9 KHỐI HINO

Nhãn hiệu, số loại

HINO

Năm sản xuất

2015

Nước sản xuất

Việt Nam

Đơn vị sản xuất

CTY Ô TÔ BẢO NGỌC

KÍCH THƯỚC

Kích thước bao ngoài

7.970 x 2.480 x 3.210 (mm)

Kích thước phần bồn chứa nước

2.000 x 1.950 x 1.510 (mm)

Công thức bánh xe

4 x 2

Chiều dài cơ sở

   3.380 mm

KHỐI LƯỢNG

Khối lượng bản thân

9.150 kg

Khối lượng cho phép chở

-

Khối lượng toàn bộ

  15.100 kg

Số chỗ ngồi

03 (kể cả người lái)

ĐỘNG CƠ

Model

HINO J08E UG

Loại

Động cơ Diesel 4 kỳ, 4 xy lanh thẳng hàng, TURBO tăng áp, làm mát bằng nước.

Dung tích xy lanh

7.684 cm3

Đường kính xi lanh x hành trình piston

   112 x 130  (mm)

Tỉ số nén

                                                      18:1

Công suất lớn nhất/ tốc độ quay trục khuỷu

   235/2500 (Ps /v/ph)

Momen xoắn cực đại/ tốc độ quay trục khuỷu

   700/1.500  (Nm/v/ph)

KHUNG XE

Hộp số

MS

Hộp số chính

Kiểu

Cơ khí, 06 số tiến + 01 số lùi

Tỉ số truyền

i1 = 8.189; i2 = 5.340; i3 = 3.076; i4 = 1.936; i5 = 1.341; i6= 1.0;          iL = 7,142

HỆ THỐNG LÁI

Trục vít - ê cu bi, trợ lực thuỷ lực

HỆ THỐNG PHANH

Hệ thống phanh chính

Kiểu tang trống, dẫn động thủy lực 2 dòng, trợ lực chân không.

Hệ thống phanh dừng

Kiểu tang trống, tác động lên trục thứ cấp của hộp số

HỆ THỐNG TREO

Treo trước

Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực

Treo sau

Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng, giảm trấn thủy lực

CẦU XE

Cầu trước

Tiết diện ngang kiểu I

Cầu sau

Kiểu

Cầu thép, tiết diện ngang kiểu hộp

Tỉ số truyền

7.4 m

LỐP XE.

10.00-20 ( 10.00R20)

Số bánh

Trước : Đơn (02) – Sau : Đôi (04)

CA BIN

Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn.

TÍNH NĂNG CHUYỂN ĐỘNG

Tốc độ tối đa

90  Km/h

Khả năng leo dốc

44,4 %

THÔNG SỐ KHÁC

Hệ thống điện

24V, 60 Ah x 2

Dung tích bình nhiên liệu

200 L

BỘ TRÍCH CÔNG SUẤT (PTO)

Bộ truyền lực PTO

Kiểu truyền động

Dẫn động bánh răng qua hộp số xe cơ sở

Kiểu điều khiển

Cơ khí, kết hợp với ly hợp đặt trên cabin

Thiết bị của bảng điều khiển

Trang bị tiêu chuẩn của nhà sản xuất xe cơ sở

PHẦN CHUYÊN DÙNG PHUN NƯỚC RỬA ĐƯỜNG TƯỚI CÂY

Thể tích bồn chứa nước

                              9 m3 ( Hino 9 khối )

Vật liệu chính

• Téc được làm từ thép loại  3-5 ( mm) . Bên trong téc sử dụng kỹ thuật hàn đối đầu tiên tiến, có tấm chống sóng, sau khi téc thành hình sẽ tiến hành cao áp kiểm tra rò rỉ, làm cho téc có độ cứng cao, trọng tâm ổn định, an toàn khi vận chuyển

• Toàn bộ hệ chuyên dung được phun cát, xử lý bề mặt chống rỉ. Mặt ngoài sơn màu xanh môi trường có trang trí biểu ngữ, LOGO ….

Công nghệ chế tạo bồn nước

• Sử dụng công nghệ gia công thô bắn bi, nhằm chống ăn mòn, chống rỉ; Sơn bề mặt sử dụng kỹ thuật sơn sấy làm tăng độ bền và tính thẩm mỹ của téc.

• Công nghệ CNC chuyển giao từ Nhật Bản , Hàn điện quang 3 dọc chuẩn khung ( mối hàn mịn , kiểu dáng téc elip van đẹp ).

Cổ lẩu

Chiều rộng của phễu (lẩu): là 700mm; chiều cao của lẩu là 350mm

Khoang

01 khoang

Chiều dày vỏ bồn

03 mm – 05 mm

Phụ kiện đi kèm

• Có hệ thống đổ trước, xả sau, phun tưới bên cạnh (có thể đổi đầu phun thành tưới hoa sen), đằng sau có bậc thềm lên xuống, lan can 4 bên, có súng phun cao áp (xoay được 3600, phun xa nhất được 28m, phun xả diện rộng được 14m, Có bơm nước, cóc ben, bộ lọc tạp chất, 01 bộ van cầu tự chảy (tự hút, tự đẩy, hút xa nhất được 7m), 02 ống lõi thép dẫn nước, khóa, còi cao áp, thanh bảo vệ tăng cường 2 bên và đằng sau, thang chống trượt, thùng đựng bằng nhựa

BƠM NƯỚC

Model

                                             80QZF- 60/90N

Lưu Lượng

                                               60 khối /1 giờ

Tốc độ vòng tua

                                             1180 vòng /phút ,

Công suất bơm

                                               22,4 KW ,

Xuất xứ

             Nhật Bản  - Liên doanh với Đài Loan
