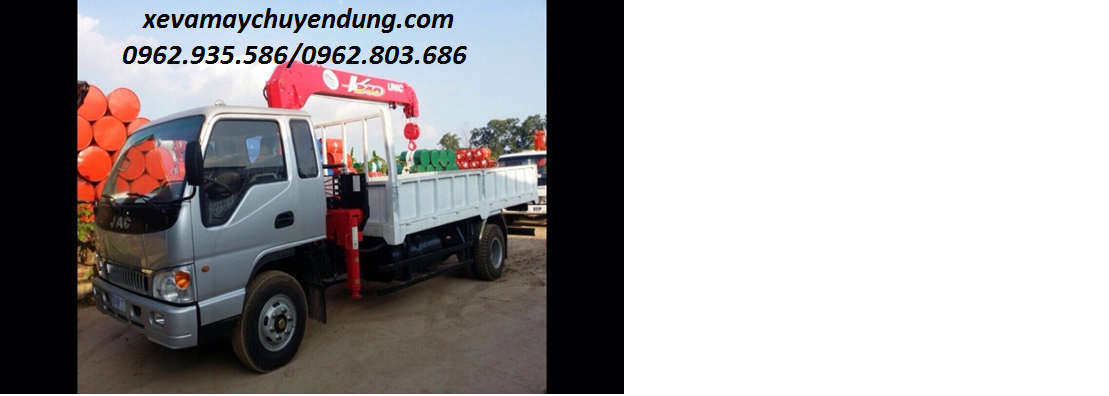

XE TẢI JAC 3,45 TẤN GẮN CẨU UNIC V374 ( 4 ĐÔT)

KÍCH THƯỚC TỔNG THỂ

Chiều dài tổng thể (mm)

7.160

Chiều rộng tổng thể (mm)

2.190

Chiều cao tổng thê (mm)

2.380 – 2.980

Chiều dài cơ sở (mm)

3.815

Khoảng sáng gầm xe (mm)

210

Bán kính quay vòng nhỏ nhất (m)

8.17

ĐỘNG CƠ

Nhà sản xuất

Dongfeng

Loại

4 thì làm mát bằng nước, tăng áp

Số xy-lanh

4 xy lanh thẳng hàng

Dung tích xy-lanh (cm3)

3.856

Công suất cực đại (Kw/rpm)

88/2800

Dung tích thùng nhiên liệu (lít)

120

Động cơ đạt chuẩn khí thải

EURO II

HỆ THỐNG TRUYỀN ĐỘNG

Loại

6 số tiến 1 số lùi

KHUNG XE

Giảm chấn trước

Nhíp lá

Giảm chấn sau

Nhíp lá

Kiểu loại cabin

Khung thép hàn

Phanh đỗ

Cơ khí tác động lên trục thứ cấp hộp số

Phanh chính

Thuỷ lực, trợ lực chân không

LỐP XE

Cỡ lốp

8.25 – 16

THÙNG XE – TẢI TRỌNG THIẾT KẾ

Kích thước lòng thùng

Tự trọng/tải trọng/tổng trọng

Thùng lửng (mm)

5.180x1.990x530

3.360 tấn/3.45 tấn/7.005 tấn

thùng bạt từ thùng lửng (mm)

5.180x1.990x550/1.890

3.740 tấn/3.45 tấn/7.385 tấn

Thùng bạt từ sat-xi(mm)

5.320x2.050x700/1.890

3.705 tấn/3.45 tấn/7.350 tấn

Thùng kín (mm)

5.320x2.050x1.890

3.905 tấn/3.45 tấn/7.550 tấn

MODEL

UR-V373

UR-V374

UR-V375

UR-V376

UR-V346

Chiều cao nâng tối đa

3,030 kg 2,7 m

3,030 kg 2,6 m

3,030 kg 2,4 m

3,030 kg 2,4 m

3,030 kg 2,4 m

Chiều cao móc tối đa

9,2 m

11,4 m

13,7 m

15,9 m

15,9 m

Bán kính làm việc

7.51 m

9,81 m

12.11 m

14,42 m

14,42 m

Chiều dài làm việc tối đa

7,70 m

10.00 m

12.30 m

14,61 m

14,61 m

Chiều dài làm việc nhỏ nhất

3.31 m

3.41 m

3,54 m

3.63 m

3.63 m

Số đốt (đoạn, khúc)

3

4

5

6

6

Trọng lượng

945 kg

1045 kg

1135 kg

1270 kg

1305 kg

Góc nâng

Min. 1 ° đến Max. 78 °

Góc làm việc

360 ° liên tục

Màu sắc

Đỏ

Hệ thống chuyên dùng

Trang thiết bị an toàn:

- Van giảm áp mạch dầu thủy lực
- Van đối trọng xy lanh nâng hạ cần cẩu và thu vào/giãn ra cần cẩu
- Van kiểm tra điều khiển bằng dẫn hướng cho xy-lanh chân chống đứng
- Chỉ báo góc cần cẩu có chỉ báo tải
- Then cài an toàn cho móc
- Hãm tời bằng cơ tự động
- Đồng hồ báo tải
- Còi báo động quấn cáp quá căng

Trang thiết bị tùy chọn

- Hệ thống gập móc cần tự động


Phương thức vận hành

Vận hành bằng thủy lực

Lưu ý

- Mở rộng hết mức tất cả chân chống, khi xe cân bằng trên bề mặt vững chắc, ngang bằng.
- Tải trọng định mức được thể hiện trong biểu đồ dựa vào lực bền cẩu chứ không vào độ ổn định.
- Tải trọng định mức được thể hiện phải giảm tương ứng tải trọng xe, tình trạng có tải của xe tải, vị trí lắp đặt cẩu, gió, tình trạng mặt đất và tốc độ vận hành.
- Khối lượng của móc (30kg), các dây treo và bất cứ phụ kiện nào lắp vào cần cẩu hoặc phần chịu tải phải được trừ đi khỏi các tải trọng định mức nêu trên trong biểu đồ.
- Theo đúng chính sách của chúng tôi, không ngừng cải tiến sản phẩm, mọi đặc tính kỹ thuật có thể thay đổi mà không cần báo trước.
