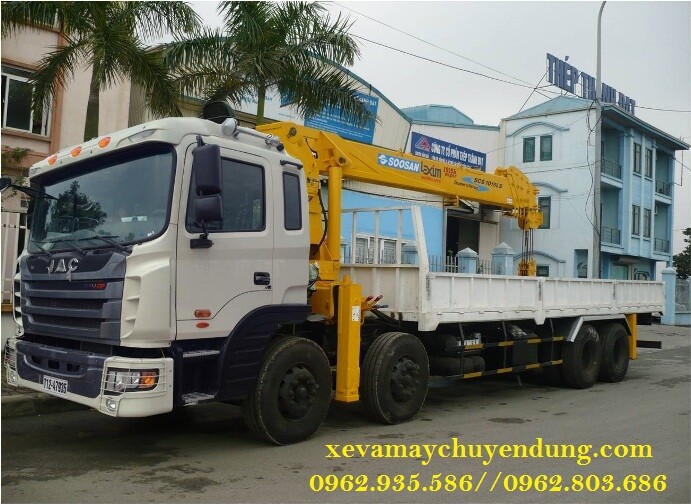

XE TẢI JAC 4 CHÂN GẮN CẨU SOOSAN 10 TẤN

CABIN

Cabin

GALLOP 2 tầng, bóng hơi. Ghế hơi bên tài

ĐỘNG CƠ

Model

WP10.340E32

Dung tích xy-lanh(cm3)

9.726

Công suất cực đại

250 Kw/2.200 r/min (340HP)

HỆ THỐNG TRUYỀN ĐỘNG

Hộp số

12JSD160T (FULLER.Võ nhôm)

Hệ thống phanh

Phanh hơi hai dòng lốc kê ( WABCO)

Thông số lốp xe

12.00 R20

Bót tay lái

Trợ thuỷ lực ( ZF )

Tỷ số truyền cầu

4.11 (9/37)

KÍCH THƯỚC

Kích thước tổng thể D*R*C

12.000*2.500*3.570

Kích thước thùng

9.420*2.360* 760/2.150

Chiều dài cơ sở

1.700*5.100*1.350

TẢI TRỌNG THIẾT KẾ

Khối lượng kéo theo cho phép tham gia giao thông

30.000

Khối lượng bản thân

11.880

Khối lượng hàng hoá cho phép chở

17.990

TT

NỘI DUNG KỸ THUẬT

ĐVT

THÔNG SỐ KỸ THUẬT VÀ XUẤT XỨ

A.

Cẩu SOOSAN SCS1015LS

I.

Công suất cẩu:

1.

Công suất nâng lớn nhất

Tấn/m

10 tấn / 3,0m (12 tấn/2,0m)

2.

Momen nâng lớn nhất

Tấn.m

36

3.

Chiều cao nâng lớn nhất

m

23

4.

Bán kính làm việc lớn nhất

m

20,7

5.

Chiều cao làm việc lớn nhất

m

24,5

6.

Tải trọng nâng max ở tầm với 3m

Kg

10000

7.

Tải trọng nâng max ở tầm với 5,6m

Kg

6000

8.

Tải trọng nâng max ở tầm với 9,4m

Kg

3100

9.

Tải trọng nâng max ở tầm với 13,1m

Kg

1950

10.

Tải trọng nâng max ở tầm với 16,9m

Kg

1400

11

Tải trọng nâng max ở tầm với 20,7m

kg

1030

II.

Cơ cấu cần

Cần trượt mặt cắt dạng lục giác gồm 5 đoạn, vươn cần và thu cần bằng pít tông thuỷ lực

1

Chiều cao nâng lớn nhất

m

23

2

Khi cần thu hết

m

5,6

3

Khi cần vươn ra hết

m

20,7

4

Vận tốc ra cần lớn nhất

m/ph

22,65

5

Góc nâng của cần/tốc độ nâng cần

0/s

00 đến 810/20s

III.

Cơ cấu tời cáp:

Dẫn động bằng động cơ thủy lực, 2 cấp tốc độ, hộp giảm tốc bánh răng với hệ thống phanh đĩa ma sát thủy lực.

1.

Vận tốc móc cẩu lớn nhất (với 4 đường cáp)

m/ph

23

2.

Tốc độ thu cáp đơn

m/ph

92

3.

Sức nâng cáp tời đơn (ở lớp thứ 5)

Kgf

2500

4.

Móc cẩu chính (với 3 puly và lẫy an toàn)

Tấn

10

5

Kết cấu dây cáp (JIS)

6 x Fi (29) IWRC GRADE B

6

Đường kính x chiều dài cáp

mm x m

14 mm x 100 m

7

Sức chịu lực dây cáp

kgf

13500

IV.

Cơ cấu quay

Dẫn động bằng động cơ thủy lực, hộp giảm tốc trục vít với khóa phanh tự động.

1

Góc quay

Độ

Liên tục 360 độ

2

Tốc độ quay cần

V/ph

2,0

V.

Chân chống (thò thụt):

Chân đứng và đòn ngang kiểu chân chữ H gồm 02 chân trước và 02 chân sau điều khiển thuỷ lực.

1

Chân chống đứng

Xy lanh thủy lực tác dụng 2 chiều với van một chiều.

2

Đòn ngang

Loại hộp kép (duỗi bằng xi lanh thủy lực)

3

Độ duỗi chân chống tối đa (chân sau)

m

6,18 (5,0)

4

Độ co chân chống tối đa (chân sau)

m

2,48 (2,34)

VI.

Hệ thống thuỷ lực:

1

Bơm thuỷ lực

Kiểu

Bơm bánh răng

2

áp lực dầu

Kgf/cm2

210

3

Lưu lượng dầu

Lít/phút

120

4

Số vòng quay

Vòng/ph

1500

5

Van thuỷ lực

“

Van điều khiển đa cấp, lò xo trung tâm loại ống có van an toàn áp suất

6

áp suất van an toàn (điều chỉnh)

Kgf/cm2

210 (20,59MPa)

7

Van cân bằng

Cần nâng và xi lanh co duỗi cần

8

Van một chiều

Xi lanh chân chống đứng

9

Động cơ thủy lực

Cơ cấu tời

Loại pittông rô to hướng trục

10

Xi lanh thủy lực nâng hạ cần

Chiếc

2

11

Xi lanh co duỗi cần

Chiếc

2

12

Xi lanh chân chống đứng

Chiếc

4

13

Xi lanh đẩy ngang chân chống

Chiếc

4

Dung tich thùng dầu thuỷ lực

lít

250

VII

Hệ thống khác

1

Thiết bị hiển thị tải trọng

Đồng hồ đo góc quay và tải trọng

2

Phanh tời tự động

Có phanh tự động cho tời

3

Phanh quay toa

Phanh kiểu khoá thuỷ lực

4

Cơ cấu quay

Điều chỉnh thuỷ lực, trục vít bánh vít

5

Thiết bị an toàn

Van an toàn cho hệ thống thuỷ lực, van 1 chiều cho xi lanh và chân chống, phanh tự động cho tời, van cân bằng cho xi lanh nâng cần; Đồng hồ đo góc nâng và tải trọng, chốt an toàn cho móc cẩu.

6

Ghế ngồi điều khiển

Có
