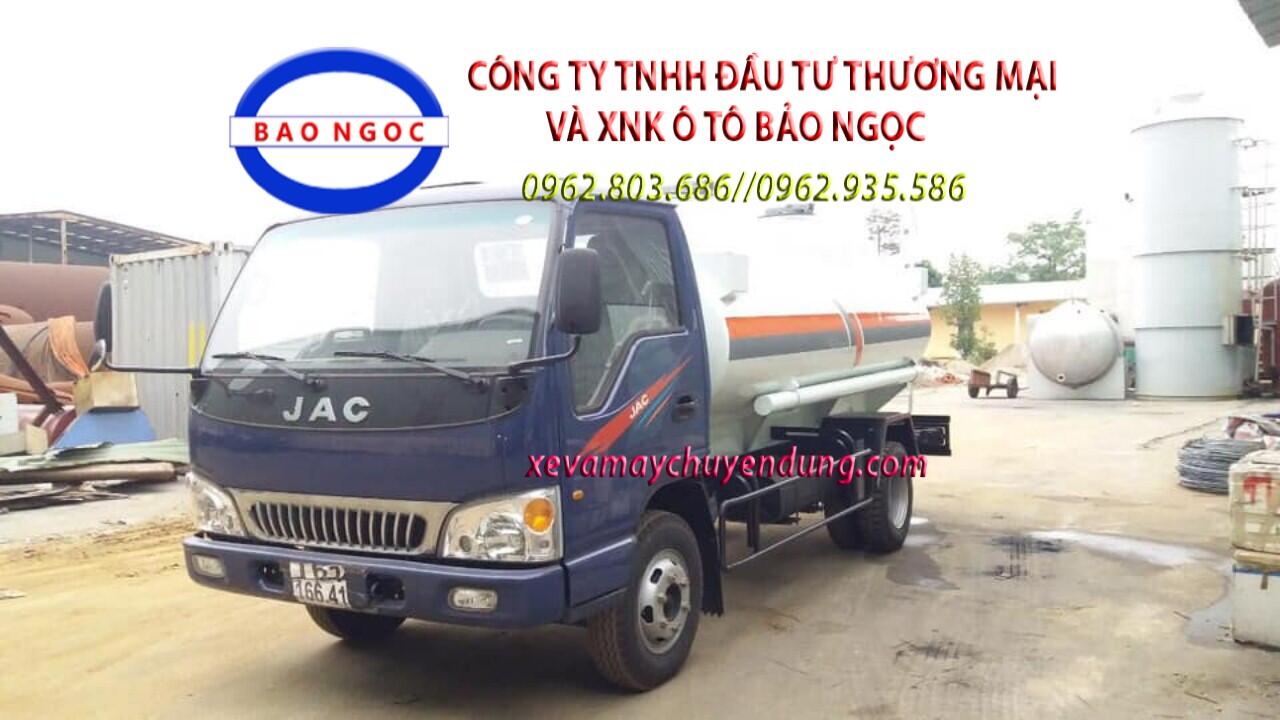

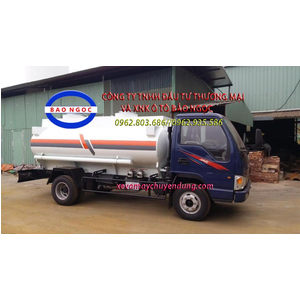

Xe téc chở xăng 6 khối jac

TT

Thông số

Đơn Vị

Loại xe

1.      Thông số xe cơ sở

1

Loại phương tiện

Xe tec cho xăng

2

Nhãn hiệu số loại

JAC hfc1048k

3

Công thức lái

                                 4 x 2

4

 Cabin

 Cabin lật

2.      Thông số kích thước

1

Kích thước chung ( Dài x Rộng x Cao )

Mm

5960 x 1950 x 2600

2

Chiều dài cơ sở

Mm

3360

4

Khoảng sáng gầm xe

Mm

230

3.      Thông số về khối lượng

1

Khối lượng bản thân

Kg

4185

2

Khối lượng chuyên chở theo thiết kế

Kg

3960

3

Số người chuyên chở cho phép

Kg

( 03 người )

4

Khối lượng toàn bộ theo thiết kế

Kg

8340

4.      Tính năng động lực học

1

Tốc độ cực đại của xe

Km/h

83

2

Độ vượt dốc tối đa

Tan e (%)

36

3

Thời gian tăng tốc từ 0 -200m

S

1 – 43 s

4

Bán kính quay vòng

m

5.8

5

Lốp xe

7.00 – 16

6

Hộp số

Cơ khí , 5 số tiến + 01 số lùi

5.      Động Cơ

1

Model

YZ4102ZLQ

2

Kiểu loại

Diesel 4 kỳ , tăng áp  4  xi lanh thẳng hàng , làm mát bằng nước

3

Tỉ số nén

16.1

4

Công suất lớn nhất

Ps/vòng/phút

110/2900

5

 Dung tích xilanh

 Cm3

3432

6.Li Hợp

1

Nhãn Hiệu

Theo động cơ

2

Kiểu loại

01   Đĩa ma sat khô lò xoắn

7.      Thông số về phần chuyên dùng

1

Nhãn hiệu

Kiểu loại

Trụ tròn

3

Dung tích bồn chứa

m3

6

5

Chất liệu làm thùng thép hợp kim

Mm

4 - 5

6

Vật liệu chính

-Thép hợp kim chất lượng tốt , khả năng chịu ăn mòn , biến dạng cao

-Toàn bộ phần chuyên dùng được phun cát xử lý chống rỉ

7

 Điều kiện bảo hành

 Xe được bảo hành 12 tháng hoặc 20.000 Km tùy điều kiện nào đến trước

CỤM THÂN TÉC

Thân téc

Thân téc có dạng  elip được liên kết với nhau bằng kết cấu hàn.

-  Dung tích dự kiến:6000 L
- Thép SS400 (Dày 4 mm)                                - Được chia : 2 khoang

Chỏm cầu

Dạng hình elíp

Thép SS400  dày 5mm

Tấm chắn sóng

Dạng tấm được liên kết với các xương đỡ bằng mối ghép hàn

Thép SS400 dày 4mm

Hộp để dây

Dạng ống

Thép SS400

Mầu sơn

Sơn 2 thành phần – Poly Urethane

CỤM CỔ TÉC

Cổ téc

Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc

- Đường kính Ø650  (mm)

- Thép SS400

Đường ống thở

Các cổ téc được nối với nhau bằng ống Ø  42 và có các van cho mỗi cổ téc

Van đồng Minh Hoà

Nắp đậy

Có bố trí van điều hòa không  khí ở trên

- Đường kính  Ø420 (mm)
- Thép CT3 (mẫu nhập khẩu)

Vòng đệm

các mặt bích đường ống, nắp đỉnh xi téc được làm bằng  Cao su đảm bảo kín khít

Cao su Buna-N không bị ảnh hưởng bởi xăng dầu

HỆ THỐNG CHUYÊN DỤNG

Đường ống cấp dẫn nhiên liệu

Thiết kế  mỗi khoang lắp đặt 1 đường ống riêng biệt

- Có 2 đường ống ra bên lái

- Đường kính Ø75 mm
- Liên kết các đoạn ống bằng cút co
-Thép SPHC

Bơm nhiên liệu

Lắp đặt bên lái ở phần giữa Chasiss

- Nhãn hiệu: TPXCL

- Lưu lượng: 1000 lit/phút

Các van xả

Kiểu bi có tay vặn, được bố trí trên mỗi đường ống cấp , xả

- Đường kính bi gạt 3-1/4''
- Liên kết với ống bằng 2 mặt bích Ø180 x 6 lỗ - Ø16
- Vật liệu thép đúc – Đồng

Các đầu xả nhanh

- Lắp ghép  với ống dẫn mềm theo kiểu khớp nối nhanh

- Vật liệu nhôm hợp kim

TRANG THIẾT BỊ PHÒNG CHỐNG CHÁY NỔ

Bình cứu hỏa

Dạng bình bột MFZ8

Trọng lượng 4kg

Xích tiếp đất

Bố trí luôn có 2 mắt xích tiếp xúc với mặt đường

- Đường kính  Ø8 mm
- Thép CT3

Biểu tượng cháy nổ

Biểu tượng CẤM LỬA, bố trí ở 2 sườn và phía sau xe

Chiều cao chữ lớn hơn 200 mm , màu đỏ

(Dáng decan theo yêu cầu khách hàng)

Trang thiết bị phụ

Bảo hiểm dọc thân xe và đuôi xe

Bố trí đúng QCVN 09 và được lắp đặt để có thể tháo rời khi cần

Thép SS400 và thép hộp

Than leo lắp đặt phía sau xitec

Bố trí dễ sử dụng và an toàn

Théo ống Ø32 mm

Tấm chắn bảo vệ dọc trên nóc xitec

Lắp đặt hàn liền bao quanh  xitec, đảm bảo kín khít không rĩ nước, đủ chiều cao,  đảm bảo an toàn cho người sử dụng

Thép SS400 dập hình tạo gân chắc chắn
